LES FILTRES

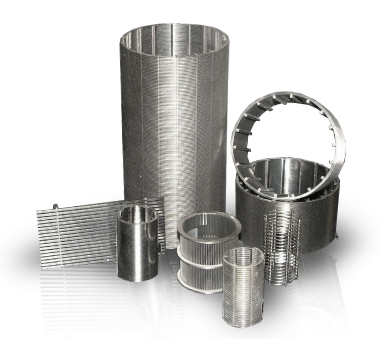

I. Qualité de Filtration des Crépines


Le fil, de section triangulaire est enroulé et soudé sur
des traverses garantissant ainsi une très haute résistance
mécanique combinée à une surface de passage maximale.



La crépine à maille triangulaire limite le colmatage
des cartouches, elles sont nettoyables sans
démontage du filtre.

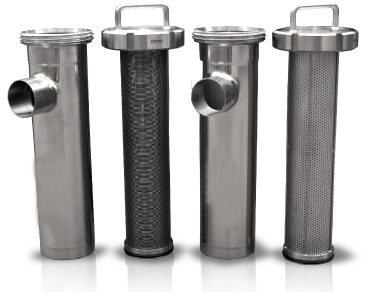

Deux types de crépine :
- Filtration de l’intérieur vers l’extérieur (FITO)
- Filtration de l’extérieur vers l’intérieur (FOTI)







Guillement valminox Toutes les crépines
sont nettoyables à contre courant,
sans démontage.





Filtres Valminox

II. Seuil de Filtration


De 10 à 3000 μm (de 0.01 à 10 mm)
Au standard, nos filtres équerre sont fabriqués selon plan encombrement ci-après. A la demande, nous fournissons des filtres dont la surface filtrante est réalisée en fonction de vos besoins (augmentation de la surface filtrante permettant de réduire la vitesse de colmatage).




III. Raccordement des Crépines


Le montage des crépines sur les corps de filtre est réalisé par :
- Ecrou DIN ou SMS
- Clamp à démontage rapide
- Bride pour filtre haute pression





Guillement valminox Les filtres VALM’INOX sont
principalement utilisés dans les
industries cosmétiques,
alimentaires, agro-alimentaires
et pharmaceutiques

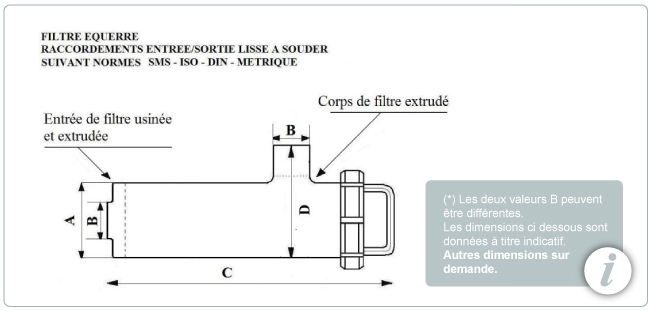

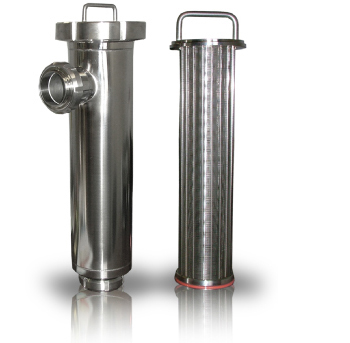

LE FILTRE EN EQUERRE



Filtres Valminox



SMS A B* C D ISO A B* C D DIN A B* C D
25 104 25 403 154 25 104 33.7 403 154 25 104 28 403 154
38 104 38 403 154 32 104 42.4 403 154 32 104 34 403 154
51 104 51 403 154 40 104 48.3 403 154 40 104 40 403 154
63 104 63 469.5 154 50 104 60.3 403 154 50 104 52 403 154
76 104 76 469.5 154 65 104 76.1 469.5 154 65 104 70 469.5 154
104 154 104 646 204 80 154 88.9 646 204 80 154 85 646 204





Filtres Valminox

IV. Raccordement des Filtres


Les raccordements d’entrée et de sortie sont
prévus lisses à souder suivant norme de tube
utilisé SMS – ISO – DIN – Métrique ….


En option et sur demande, les filtres peuvent
être équipés en :
- raccords mâle ou femelle SMS – DIN
- raccords Clamp
- raccords PdG

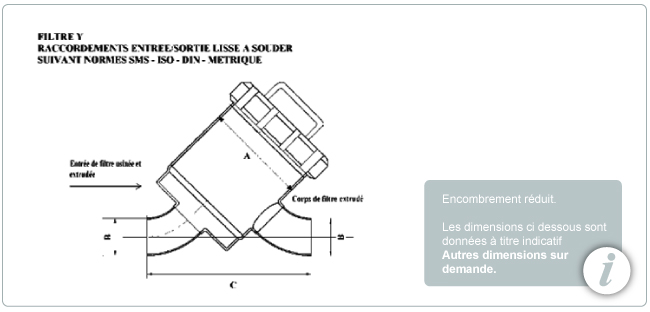

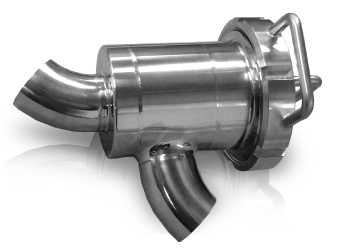

LE FILTRE EN Y



Filtre en Y Valminox



SMS A B C ISO A B C DIN A B C
25 104 25 140 25 104 33.7 140 25 104 28 160
38 104 38 164 32 104 42.4 150 32 104 34 162
51 104 51 190 40 104 48.3 161 40 104 40 164
63 104 63 220 50 104 60.3 190 50 104 52 187
76 104 76 248 65 104 76.1 220 65 104 70 222

Filtres Valminox





V. Materiau



Tous nos filtres sont réalisés en inox 316 L
(corps et cartouche filtrante)


Au standard, les joints de cartouche et de corps
sont en EPDM. Autres élastomères sur
demande (FPM, VMQ, FEP, PTFE ….)
